MBD - Model-Based Definition - wprowadzenie do MBD w SolidWorks CAD 3D

Czy tradycyjnie wykonywana dokumentacja techniczna zostanie kiedyś zastąpiona wymiarowaniem na plikach 3D?
Przedstawiam narzędzie, które świetnie nadaje się do etapu prototypowania, oszczędzając czas potrzebny na analizę płaskiej dokumentacji rysunkowej, przy odpowiednio rozwiniętej infrastrukturze cyfrowej i parku techniczno - maszynowym.
Do tego ciekawostka - czy manipulator SpaceMouse umożliwia precyzyjne manipulowanie przy unieruchomionej dłoni i unieruchomionym kciuku?
Zapraszam: https://youtu.be/S_QlzLd5Aqs

Dziękuję i zapraszam do odwiedzenia strony i zapoznania się z ofertą firmy SOLIDEXPERT: dostawcy oprogramowania SolidWorks oraz innych narzędzi wspierających pracę inżynierów: https://solidexpert.com/
#inzynierprogramista

W trakcie wykonywania symulacji niejednokrotnie korzystamy z domyślnych ustawień programu, jakie otrzymujemy po zainstalowaniu aplikacji. W przypadku sporadycznej ilości symulacji jakie wykonujemy, nie jest to zwykle kłopotliwe, ponieważ pewne ustawienia sposobu wyświetlania wyników jesteśmy w stanie szybko "wyklikać". Ale w momencie, gdy wykonujemy bardzo wiele symulacji i nie chcemy tracić czasu na dostosowanie sposobu reprezentacji wyników, jednorazowe poświęcenie czasu na skonfigurowanie modułu Simulation, z pewnością zaoszczędzi nam wiele czasu w kontekście późniejszego opracowania wyników. Jakie ustawienia i w jaki sposób możemy szybko dostosować do własnych potrzeb - o tym dowiecie się w tym krótkim odcinku. Ale żeby dodatkowo zachęcić do obejrzenia, w materiale przedstawiłem dla przypomnienia jeszcze jeden trick, który może być przydatny w pewnych okolicznościach, ale o tym... Zobaczcie sami.

Zapraszam: https://youtu.be/sKovjNwO4n8
#inzynierprogramista #ciekawostki

W ostatnim czasie napisało do mnie kilka początkujących osób, które zderzyły się z pewnym problemem korzystając z programu SolidWorks.
Mianowicie, jedna grupa osób miała problem, bo po wykonaniu gwintu w modelu 3D, niemożliwe było przygotowanie prawidłowego rysunku płaskiego, zaś druga grupa osób potrzebowała wykonać gwint w sposób taki, jaki widzimy na "żywym" organizmie, ale bez zabawy w helisy, linie śrubowe i szeroko pojętą zabawę w wycinanie gwintu.
Dlatego przygotowałem odcinek mający na celu skondensowanie wiedzy dotyczącej obsługi programu SolidWorks i głównych narzędzi odpowiadających za wykonywanie gwintów. Jedno z narzędzi wykonuje zarys gwintu, dzięki czemu możemy wykonać prawidłowy rysunek techniczny, zaś drugie z omawianych przeze mnie narzędzi służy do sprawnego wykonania gwintu, które zachowuje się tak, jak na rzeczywistym detalu.
P.S.: DZIĘKUJĘ za ponad 2 000 subskrypcji!

Zapraszam: https://youtu.be/MitPuO5L5N0

Dziękuję i zapraszam do odwiedzenia strony i zapoznania się z ofertą firmy SOLIDEXPERT: dostawcy oprogramowania SolidWorks oraz innych narzędzi wspierających pracę inżynierów: https://solidexpert.com/
#inzynierprogramista

Ile waży gwint? Masa (usuniętego) gwintu

Specyficzny temat, z którym możemy się spotkać w przypadku wymagania kontroli masy projektowanego detalu o dużej precyzji, posiadającego gwint lub wiele gwintów. W materiale zostało przedstawione m. in.: skrypt obliczający zmniejszoną masę teoretycznie zbliżoną do rzeczywistej elementu w przypadku wykonywania gwintu, doświadczenie pokazujące różnice pomiędzy teoretycznymi założeniami i rzeczywistymi wynikami oraz przykładową analizę elementu posiadającego dwa gwinty: gwint zewnętrzny i gwint wewnętrzny przy użyciu zaproponowanej idei analitycznej oraz narzędzia gwint w programie SolidWorks.

Zapraszam: https://youtu.be/lNNpXiesep4

Zapraszam do zapoznania się z ofertą oraz referencjami firmy SOLIDEXPERT, dostawcy programu SOLIDWORKS: https://solidexpert.com/
#inzynierprogramista

Dwie śrubki w SolidWorksie - ostatnie detale układanki w serii Puzzle CAD 3D #1

Niniejszy odcinek przedstawia ostatnie dwa elementy, dzięki którym możliwe jest skompletowanie tajemniczej układanki w postaci części zamodelowanych w programie SolidWorks. Kolejne odcinki związane z serią Puzzli CAD 3D ukażą kompletne podzespoły oraz finalne złożenie.

Zapraszam: https://youtu.be/_kCq1MmMVMk
Zapraszam również do odwiedzenia strony firmy SOLIDEXPERT, dostawcy programu SolidWorks: https://solidexpert.com/
#inzynierprogramista

Izolator liniowy - sposób na model 3D w SolidWorks

W jednej z dyskusji na serwisie Wykop, pojawiła się prośba jednego z użytkowników portalu o pomoc przy narysowaniu rzutu izolatora liniowego w programie AutoCAD. Temat zainteresował również i mnie, więc postanowiłem przygotować materiał o tym, jak wykonać model 3D takiego izolatora w programie SolidWorks. Aby materiał posiadał ciekawsze rozwiązanie, do zamodelowania podszedłem w sposób taki, aby uzyskać model półautomatyczny - oznacza to, że pewien fragment modelu został opisany zmiennymi zawartymi w module równań, dzięki którym możliwe było uzyskanie łatwiejszej przebudowy modelu w odniesieniu do liczby segmentów izolatora oraz ich wysokości. Przy okazji udało się wykazać pewne niebezpieczeństwo związane ze sposobem wymiarowania szkicu, wpływające na możliwość zmiany zakresu wymiarowego. Część wykonywanych działań w szkicu można uznać za analogiczne dla programu AutoCAD. Można zatem stwierdzić, że temat izolatora stanowi dobry przykład do celów szkoleniowych z obsługi programów zarówno 2D jak i 3D.
Uwaga: wszelkie odstępstwa od realnego detalu (np. sposób naszkicowania segmentów - "krążków") należy traktować jako uproszczenie dla materiału szkoleniowego.

Zapraszam: https://youtu.be/U-gIysKHDIU
#inzynierprogramista

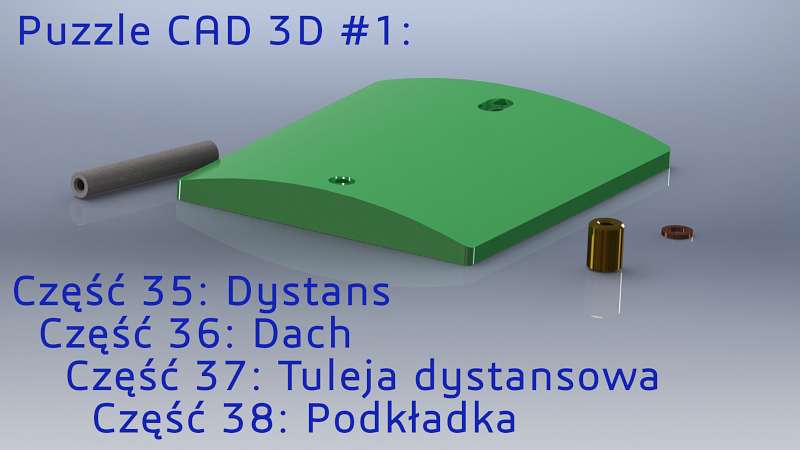

Dach oraz elementy dystansujące, czyli Puzzle CAD w SolidWorks

W temacie niniejszego odcinka:
Dobijamy do brzegu z częściami niezbędnymi do wykonania kompletnego złożenia wraz z uporządkowaniem kwestii dotyczących zamodelowanych już detali. Ostatnie dwa, również bardzo proste elementy pozostaną na ostatni odcinek związany z detalowaniem, zaś w kolejnych nagraniach ukazywać będą się kompletne podzłożenia aż do finalnego zespołu.
W temacie całej serii Puzzle CAD 3D:
Z racji dopiero pierwszych wpisów w serwisie Lurker, chciałbym pokróte przedstawić zamysł serii. Skierowana jest ona głównie do osób, które pierwszy raz zderzają się z programem CAD 3D by poznać działanie podstawowych i prawdopodobnie najczęściej wykorzystywanych operacji w typowym modelowaniu elementów mechaniki ogólnej. Poziom tworzonych detali jest na tyle prosty, że śledząc odcinki można pozyskać wiedzę o tworzeniu modeli nie tylko w programie SolidWorks, ale wielu innych programach CAD 3D. Większość wykorzystywanych operacji działa niemal w identyczny sposób. Przy okazji staram się przekazać kilka wskazówek, które w oparciu o własne doświadczenie pozwalają trzymać ład w drzewie operacji modelu, tworzyć modele przemyślane, które na późniejszych etapach wprowadzania zmian uożliwiają sprawniejsze wykonywanie modyfikacji.

Zapraszam: https://youtu.be/iGpmjmGDcXk

Autorski tag do śledzenia wszystkiego, co związane z działalnością kanału: #inzynierprogramista

Witam serdecznie w kolejnym odcinku...
Takim oto sposobem witam się ze swoimi Widzami na kanale YouTube o nazwie Inżynier Programista, który prowadzę od stycznia 2019 roku na zasadzie niezobowiązującego hobby po pracy.
Kanał prowadzony w naszym ojczystym języku, na którym można znaleźć w głównej mierze poradniki skierowane dla osób rozpoczynających przygodę z inżynierią, mechaniką i programem SolidWorks - by modelować tak, aby nie utrudnić sobie życia w przyszłości.
SolidWorks to jeden z najczęściej używanych programów CAD (Computer Aided Design) do projektowania / konstruowania nie tylko w inżynierii mechanicznej.
Dlaczego SolidWorks? Wybór padł świadomie, a najważniejszym argumentem przemawiającym o wyborze była ogólna przyjemność z używania programu. Nazwijmy to po prostu... Gustem. Zaś możliwość używania programu zawdzięczam firmie Solidexpert, która umożliwiła mi korzystanie z instruktażowej wersji programu.
Czy to oznacza, że każdy początkujący inżynier powinien bezwzględnie uczyć się obsługi tylko SolidWorksa? To nie tak. Tutaj należy patrzeć w nieco inny sposób. Generalnie rozpoczynając pracę w zawodzie raczej w pierwszej kolejności decydująca jest branża, może próba pracy w wymarzonej działce, miejsce pracy, kasa, doświadczenie a program? To zależy w czym działa firma. W ten sposób od niemal dekady zawodowo działam w Inventorze. Dlatego wniosek jest jeden: warto znać wszystkie programy powszechnie używane. Ale o tym dowiecie się również w jednym z filmów na kanale.
